Как выбрать шевронную ленту в зависимости от угла наклона конвейера

30 января 2026

Транспортировка материалов по наклонной плоскости — одна из наиболее сложных задач в организации конвейерного производства. Обычная гладкая лента эффективно справляется с перемещением грузов при угле наклона до 22 градусов, однако при превышении этого значения груз начинает скатываться, что приводит к потерям материала и снижению производительности. Решением этой проблемы становится шевронная конвейерная лента — специализированное изделие с выступающими резиновыми профилями, предотвращающими соскальзывание груза.

Когда гладкая лента уступает место шевронной

Принципиальное решение о переходе на шевронную ленту принимается при проектировании конвейерной линии или модернизации существующего оборудования. Критерием служит угол наклона транспортёра.

При углах от 0 до 18 градусов стандартная резинотканевая лента с гладкой поверхностью обеспечивает стабильную работу практически с любыми материалами. Диапазон от 18 до 22 градусов считается переходным: гладкая лента еще может использоваться, но уже требует особого внимания к характеристикам груза — его влажности, размеру фракции, склонности к скатыванию.

Начиная с 22 градусов применение шевронной ленты становится технической необходимостью. Современные шевронные ленты позволяют организовать надежную транспортировку грузов при наклоне конвейера вплоть до 45 градусов.

Высота профиля: ключевой параметр выбора

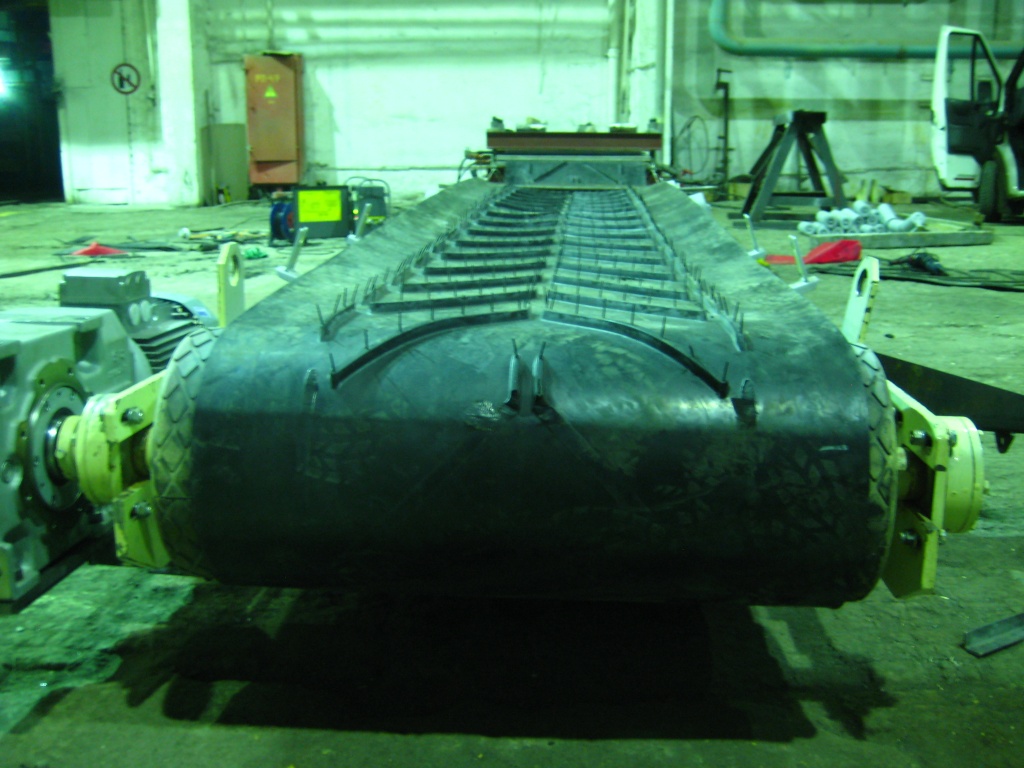

Шевронная лента отличается от обычной наличием выступающих рёбер (профилей), расположенных под углом друг к другу — отсюда и название, напоминающее военный знак отличия. Высота этих профилей напрямую определяет максимальный угол наклона, при котором лента сохранит свою функциональность.

Производители выпускают шевронные ленты с профилями стандартной высоты: 6, 14–16, 25 и 32 мм. Выбор конкретного значения зависит от двух главных факторов — угла наклона конвейера и характеристик транспортируемого материала.

Общая закономерность

Чем круче угол наклона, тем выше должен быть профиль шеврона. Эта зависимость объясняется простой физикой: высокие ребра создают более глубокие «карманы», удерживающие груз от скатывания под действием силы тяжести.

При умеренных углах (до 25 градусов) достаточно профилей высотой 14–16 мм. Для средних углов (25–30 градусов) рекомендуются профили 25 мм. При крутых подъемах (свыше 30 градусов) необходимы максимальные профили высотой 32 мм.

Влияние типа груза на выбор транспортерной ленты

Характер транспортируемого материала существенно корректирует базовые рекомендации по высоте профиля. Рассмотрим основные группы грузов и соответствующие им параметры.

Порошкообразные материалы

Мука, известь, цемент, мелкодисперсный песок — материалы с высокой текучестью, склонные к просыпанию даже при небольших углах наклона.

Сыпучие зерновые материалы

Злаковые культуры, семена, комбикорма — грузы со средней склонностью к скатыванию.

Кусковые материалы средней фракции

Уголь, щебень, гравий — материалы, которые за счёт собственного сцепления удерживаются несколько лучше порошков.

Влажные и липкие материалы

Мокрый песок, глина, зола — грузы, которые благодаря влажности лучше удерживаются на поверхности ленты.

Упакованные грузы

Мешки, пакеты, тюки — штучные грузы с хорошим сцеплением с поверхностью ленты.

Ограничения по диаметру барабана

При выборе высоты профиля необходимо учитывать конструктивные особенности конвейера. Высокие шевроны требуют барабанов большего диаметра, иначе при огибании лентой барабана профили будут деформироваться и быстро изнашиваться.

Если существующий конвейер оснащён барабаном небольшого диаметра, а условия эксплуатации требуют высоких профилей, может потребоваться модернизация привода.

Практические рекомендации по подбору шевронной ленты

Процесс выбора шевронной ленты рекомендуется выстраивать в следующей последовательности:

1. Определите угол наклона конвейера и диапазон его изменения (если конструкция предусматривает регулировку).
2. Проанализируйте характеристики транспортируемого груза: фракцию, влажность, склонность к налипанию, абразивность.
3. Измерьте диаметр приводного барабана — он ограничивает максимальную высоту профиля.
4. Оцените условия эксплуатации: работа на улице или в помещении, температурный режим, наличие агрессивных сред.

Замена гладкой ленты на шевронную обычно не требует серьезной переделки конвейера. Достаточно заменить скребки для очистки ленты и, при необходимости, ролики холостой ветви.

Правильный выбор шевронной ленты — это баланс между требуемым углом наклона, характеристиками груза и конструктивными ограничениями конвейера. Недостаточная высота профиля приведёт к просыпанию материала и снижению производительности, избыточная — к повышенному износу ленты и барабанов.
